Introduction :

L’intensité électrique est, comme la tension, une grandeur mesurable qui définit le courant électrique. Cependant, la tension se mesure entre deux bornes, tandis que l’intensité mesure la circulation en un point.
L’intensité est donc une grandeur mesurable, qui obéit à différentes lois selon le type de montage.
Dans un premier temps nous définirons l’intensité, puis nous verrons comment mesurer et calculer l’intensité d’un circuit.

L'intensité

À l’inverse de la tension qui se mesure entre deux points, l’intensité est une valeur qui se mesure en un point d’un circuit électrique.

bannière definition

Définition

Intensité électrique :

L’intensité dans un circuit électrique correspond à la quantité d’électrons notés e-\text{e-}, relevée en un point donné par unité de temps. On parle de débit de charges électriques.

L’intensité est une grandeur qui se note II et qu’on exprime en ampères (A\text{A}).

On mesure l’intensité avec un ampèremètre.

Un ampèremètre

Le symbole de l’ampèremètre est le suivant :

Symbole de l’ampèremètre

Par convention on représente l’intensité par des flèches qui vont du + vers le -.

Sens conventionnel de l'intensité dans un circuit

Mesure et calcul de l’intensité dans un circuit

Mesure de l’intensité avec un ampèremètre

Pour mesurer l’intensité dans un circuit, il faut brancher l’ampèremètre en série.

Il faut veiller à brancher le générateur de façon à ce que la borne COM\text{COM} de l’ampèremètre soit branchée à la borne négative de celui-ci et que la borne mA\text{mA} ou A\text{A} de l’ampèremètre soit reliée à la borne positive de celui-ci.

Branchement d'un ampèremètre en série dans un circuit

Calcul de l’intensité dans un circuit en série

Pour mesurer l’intensité dans un circuit en série, on applique la loi d’unicité.

bannière propriete

Propriété

Loi d’unicité de l’intensité :

Dans un montage en série, tous les dipôles sont parcourus par la même intensité.

Iprincipale=I1=I2=I3=I4I{\text{principale}} =I1 =I2 =I3 =I_4 etc.
Avec :

  • I1=I_1 = intensité à travers le récepteur 11 ;
  • I2=I_2 = intensité à travers le récepteur 22 ; …

Unicité de l’intensité dans un circuit en série

Calcul de l’intensité dans un circuit en dérivation

Pour mesurer l’intensité dans un circuit en dérivation, on applique la loi d’additivité.

bannière propriete

Propriété

Loi d’additivité des intensités :

Dans un circuit en dérivation, la somme des intensités de chaque branche dérivée est égale à l’intensité mesurée dans la branche principale.

Iprincipale=I1+I2+...+IxI{\text{principale}} =I1 + I2 +… +Ix Avec :

  • I1=I_1 = intensité à travers le récepteur 11 ;
  • I2=I_2 = intensité à travers le récepteur 22 ; …
  • Iprincipale=somme des II_{\text{principale}} =\text{somme des I}

La branche principale est celle où est branchée le générateur, les autres sont appelées branches dérivées.

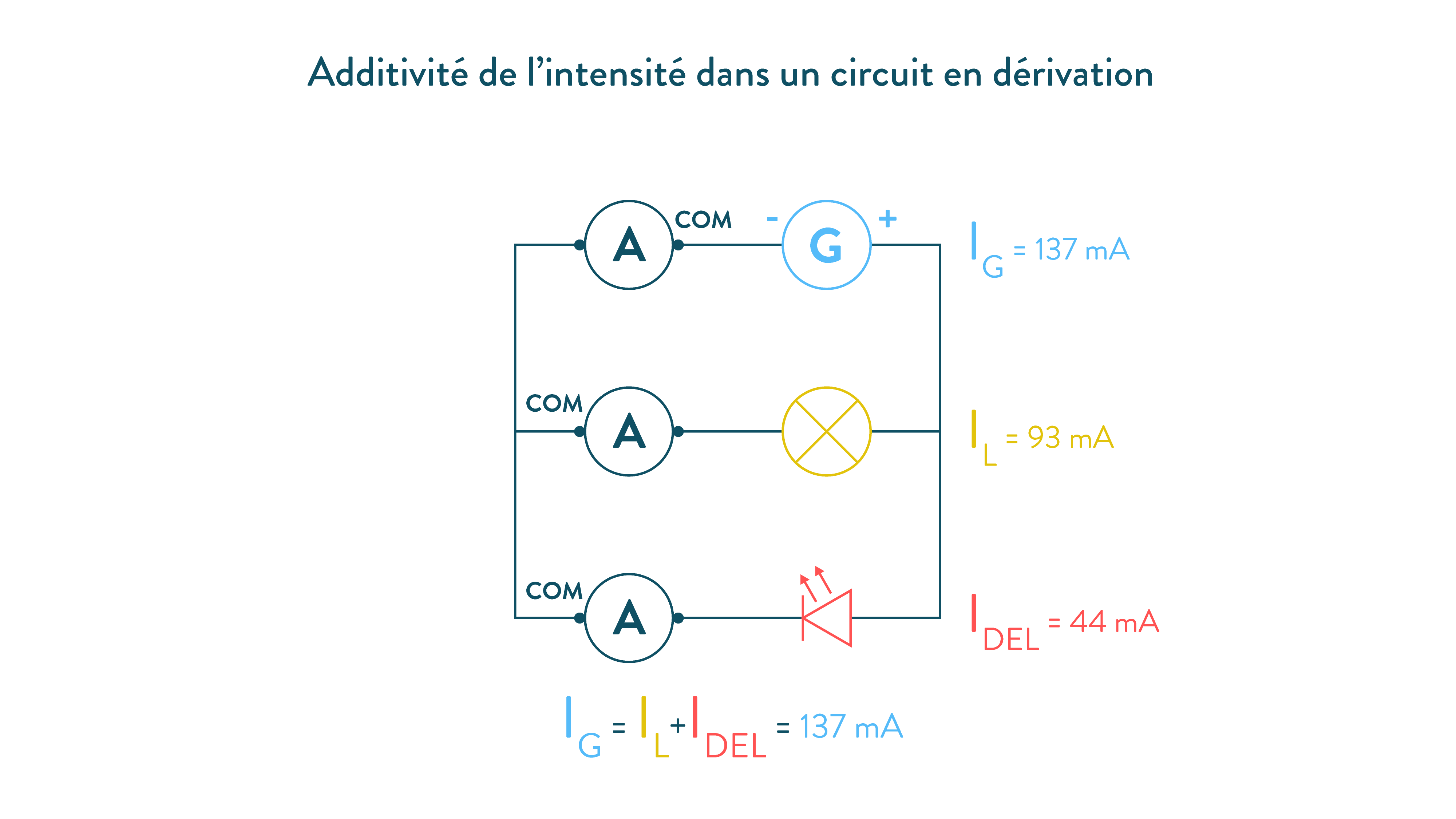

Additivité de l’intensité dans un circuit en dérivation

bannière à retenir

À retenir

Les règles d’additivité et d’unicité en fonction du circuit (en série ou en dérivation), sont inversées pour l’intensité et la tension.

Conclusion :

Dans un circuit électrique, l’intensité mesure le débit de déplacement des électrons. On la mesure à l’aide d’un ampèremètre en un point.
Pour un circuit en série, tous les dipôles d’une même branche sont traversés par la même intensité. C’est la loi d’unicité.
Pour un circuit en dérivation, la somme de l’intensité de chacune des branches en dérivation est égale à celle de la branche principale. C’est la loi d’additivité.
