Support élévateur
Fiche matériel

Description

Un support élévateur est un accessoire de laboratoire utilisé pour élever de façon stable, précise, rapide et sûre d’autres instruments de laboratoire, un chauffe-ballon par exemple.

Le principe d’élévation est similaire à celui d’un cric se composant de plans articulés mis en extension par une vis sans fin. Lorsque l’utilisateur tourne cette vis, le plateau se surélève et il se maintient sans verrouillage.

Le support élévateur est indispensable pour la sécurité, car en cas d’emballement de la réaction, la diminution de la température peut être faite rapidement en abaissant le support élévateur. Ainsi, la manipulation s’effectue sans risque.

Remarque :
Le support élévateur est couramment nommé « boy », appellation de la marque de support élévateur, qui est devenue au fil des années un nom commun.

Etapes

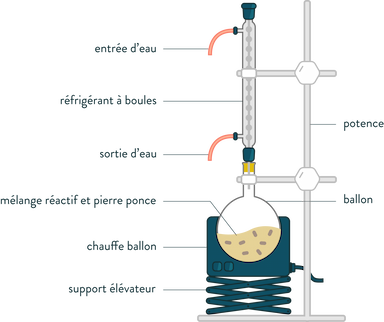

  1. Fixer le récipient, par exemple un ballon sur la potence.

  2. Placer le chauffe ballon sur le plateau du support élévateur, puis monter jusqu’à ce que le ballon touche le fond du chauffe-ballon.

  3. Poursuivre le montage.
