Générateur d’impulsions
Découvrez, sur SchoolMouv, des milliers de contenus pédagogiques, du CP à la Terminale, rédigés par des enseignants de l’Éducation nationale.
Les élèves de troisième, de première ou de terminale bénéficient, en plus, de contenus spécifiques pour réviser efficacement leur brevet des collèges, leur bac de français ou leur baccalauréat édition 2023.
Fiche matériel

Description

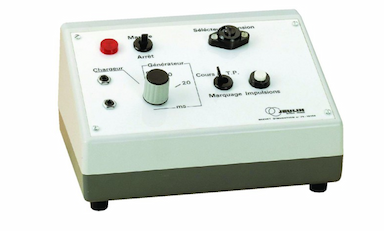

Le générateur d’impulsions permet de délivrer une haute tension de faible énergie avec une période définie par l’utilisateur. Il est donc possible de marquer avec une période constante le mouvement d’un mobile.

Etapes

  1. Commencer par brancher le générateur d’impulsions sur une prise secteur.

  2. Choisir la période de l’impulsion qui permet le marquage.

  3. Choisir ensuite avec l’interrupteur « marquage » le mode souhaité. Le mode « cours » permet un marquage plus appuyé, tandis que le mode « TP » a un marquage plus léger mais plus précis.

  4. L’interrupteur est alors tourné en position « marche » et le mouvement de l’objet est provoqué.

  5. Une fois le mouvement réalisé, placer l’interrupteur en position « arrêt ».

  6. Lorsque l’expérience est faite et le générateur d’impulsions en position « arrêt », débrancher l’appareil.
