Fiche matériel

Description

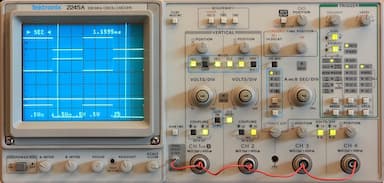

Un oscilloscope est un instrument qui permet de mesurer et donc de visualiser un signal, généralement variable. Il ne faut pas le confondre avec un GBF (générateur basse fréquence) qui, lui, génère le signal variable.
L’écran de l’oscilloscope présente les résultats graphiquement : sur l’axe des ordonnées, on peut lire l’amplitude du signal et sur celui des abscisses, la base de temps. On appelle un grand carreau une « division ».
L’oscilloscope permet de réaliser les mesures de tensions aux bornes de 2 appareils grâce aux bornes d’entrée CH1\text{CH}1 et CH2\text{CH}2.
