Réfrigérants
Fiche matériel

Description

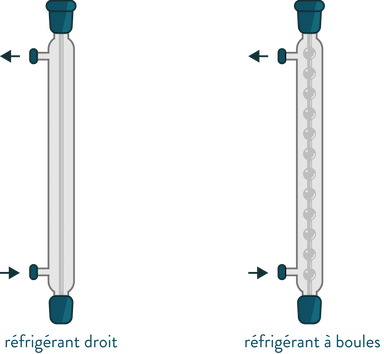

Les réfrigérants droits et à boules sont des tubes généralement en verre, formés de deux parois : une interne et une externe. Le tube est constitué de deux parties : la partie interne dans laquelle circulent les gaz devant être refroidis et la partie externe (entre les deux parois) dans laquelle l’eau froide circule. Ainsi, le gaz traversant le tube interne, au contact des parois refroidies par l’eau, se condense et forme des gouttelettes. Celles-ci s’écoulent soit dans le milieu réactionnel dans le cas d’un chauffage à reflux soit dans un récipient adapté lors d’une distillation.

Etapes

  1. Pour une distillation

    • Placer le chauffe-ballon sur un support élévateur.
    • Introduire la solution à distiller dans le ballon qui est fixé à une potence.
    • Relier le réfrigérant droit au ballon par un tube coudé, la seconde sortie du réfrigérant se place au niveau d’un récipient de récupération.
    • Mettre en place la circulation d’eau froide, au niveau du tube réfrigérant.
    • Allumer le chauffe ballon.
    • Récupérer le distillat.

    Distillation réfrigérant droit-schoolmouv-matériel-physique-chimie

  2. Pour un chauffage à reflux

    • Placer le chauffe-ballon sur un support élévateur.
    • Introduire la solution à chauffer dans le ballon.
    • Relier le réfrigérant à boules au ballon de façon à ce qu’il soit bien vertical.
    • Mettre en place la circulation d’eau froide, au niveau du tube réfrigérant.
    • Allumer le chauffe-ballon.

    Montage à reflux chauffage-réfrigérant à boules-matériel-physique-chimie-schoolmouv
